×

在现代工业制造中，焊接质量直接关系到产品的“生命”。小到手机芯片，大到飞机零部件，焊接不良轻则导致功能失效，重则引发安全事故。

江苏粤科检测作为专业第三方电子元器件失效分析机构，配备金相显微镜、扫描电镜（SEM）、能谱仪（EDS）、X-RAY检测仪等尖端设备，为您揭开焊接失效的真相。

焊接不良失效试验分析服务简介

焊接不良失效分析是通过科学手段诊断焊接接头断裂、虚焊、冷焊等缺陷的根本原因。

在粤科实验室，我们针对各类焊接失效问题——无论是手机软板焊点脱落、汽车电子芯片虚焊，还是航天器件焊区腐蚀——提供从微观结构观察、成分分析到力学性能验证的全链条服务。

我们尤其擅长处理：

- 电子封装中的BGA焊点开裂、芯片底部虚焊

- 汽车电子线束连接器的脆性断裂

- 高可靠性场景（如医疗设备、储能系统）的应力腐蚀失效

为什么必须做焊接失效分析？目的与意义

1. 止损：从3.3%不良率到接近零缺陷的案例

某手机企业发现软板元件焊接后脱落率高达3.3%，经优科检测分析发现：

- 回流时间过长（70秒）导致金属间化合物（IMC）粗化

- 焊盘金层过厚引发“金脆”

- 富磷层裂缝削弱结合力

通过优化工艺参数（回流时间降至45~55秒）+ 镀层管控，不良率趋近于零。

2. 失效分析的四大核心价值：

- 定位责任：区分材料缺陷、工艺失误还是设计漏洞

- 预防事故：避免如电池焊接过热爆炸等恶性事件

- 降低召回成本：早期分析费用不足返修的1/10

- 改进工艺：为焊接参数、材料选型提供科学依据

焊接不良的六大“杀手”及真实案例

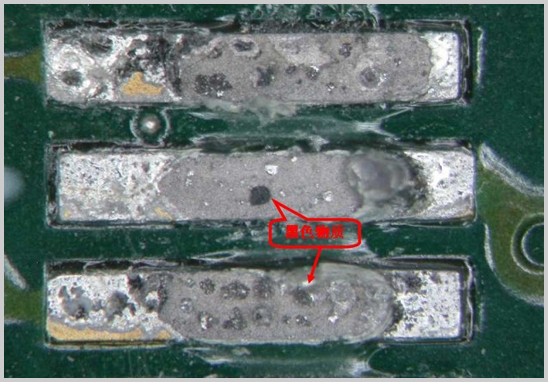

1. 虚焊/锡少缺陷

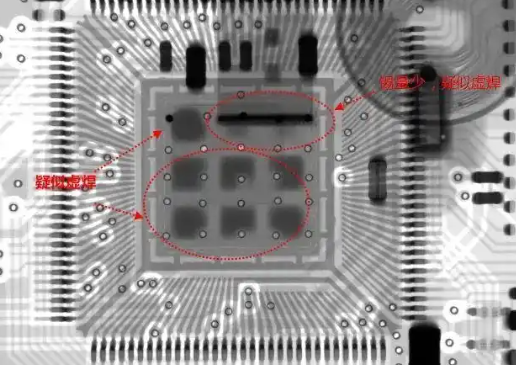

案例：某芯片底部焊接失效，X射线检测显示焊锡未融合，SEM证实IMC层致密性差（仅5μm），因锡膏厚度不足+加热不充分导致。

2. 金属间化合物（IMC）异常

- 过厚的（Ni,Cu)₃Sn₄层

- 脆性AuSn₄相（“金脆”）

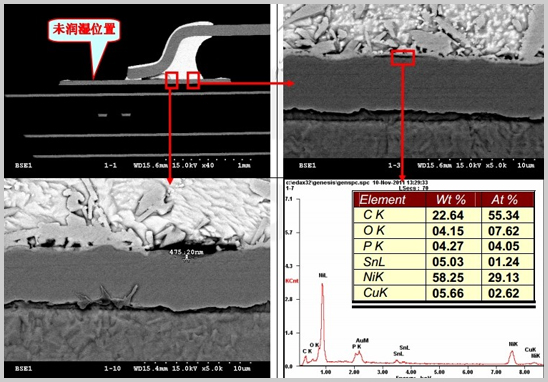

- Ni-Sn-P层（导致界面剥离）

3. 热裂纹与偏析

案例：导板电阻焊安装时断裂。原因：高磷镀镍层在焊接时磷偏析，形成液态夹层和结晶裂纹。

4. 镀层扩散污染

案例：FPC化镍浸金焊盘开裂。镍层预先存在裂缝，导致铜基材向焊料异常扩散，IMC脆化。

5. 气孔与未熔合

案例：铜合金电子束焊件疲劳断裂。因电子束功率过高+真空度不足产生气孔，成为疲劳源。

6. 环境腐蚀失效

应力腐蚀断裂（如沿海设备中氯离子侵蚀焊点）——断裂应力甚至低于材料屈服强度的30%。

焊接不良失效试验分析方法

1. 初筛双雄

- X-RAY透视：快速定位空洞、桥接、锡少（精度0.5μm）

- 金相切片：观察焊点剖面结构（如IMC厚度、裂纹路径）

2. 微观侦探

- 扫描电镜（SEM）：捕捉纳米级断口形貌（解理面、韧窝、海滩条纹等）

- 能谱仪（EDS）：分析微区成分（如磷偏析、氧污染）

3. 性能法医

- 焊锡高度检测：确认锡膏量vs器件间隙（例如芯片浮起高度需>0.1mm）

- 可焊性测试仪：量化引脚润湿性能

- 力学试验：剪切/拉伸力验证失效强度

高频焊接不良失效的五大产品及应对方案

焊接不良失效试验分析报告办理流程

1. 委托受理

- 提供失效背景：不良现象、工艺路线、服役环境

- 寄送样品（接受整机/局部焊点）

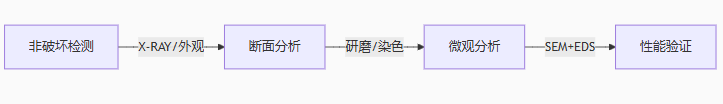

2. 深度分析

3. 成因验证

- 模拟焊接参数（如调整回流曲线）

- 对比实验复现失效

4. 报告交付

- 含失效机理图解 + 责任判定依据 + 改进方案

• 上一篇 :

  汽车变速器总成传动效率试验第三方检测机构

  2025-05-30
• 下一篇 :

  没有了

  0000-00-00

在线留言

如果您对我司的产品或服务有任何意见或者建议，您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复！

姓名：

电话：

公司：

内容：

验证码：

刷新
